CPUとは？仕組み・役割・クロック数の意味をやさしく解説【2026年版】

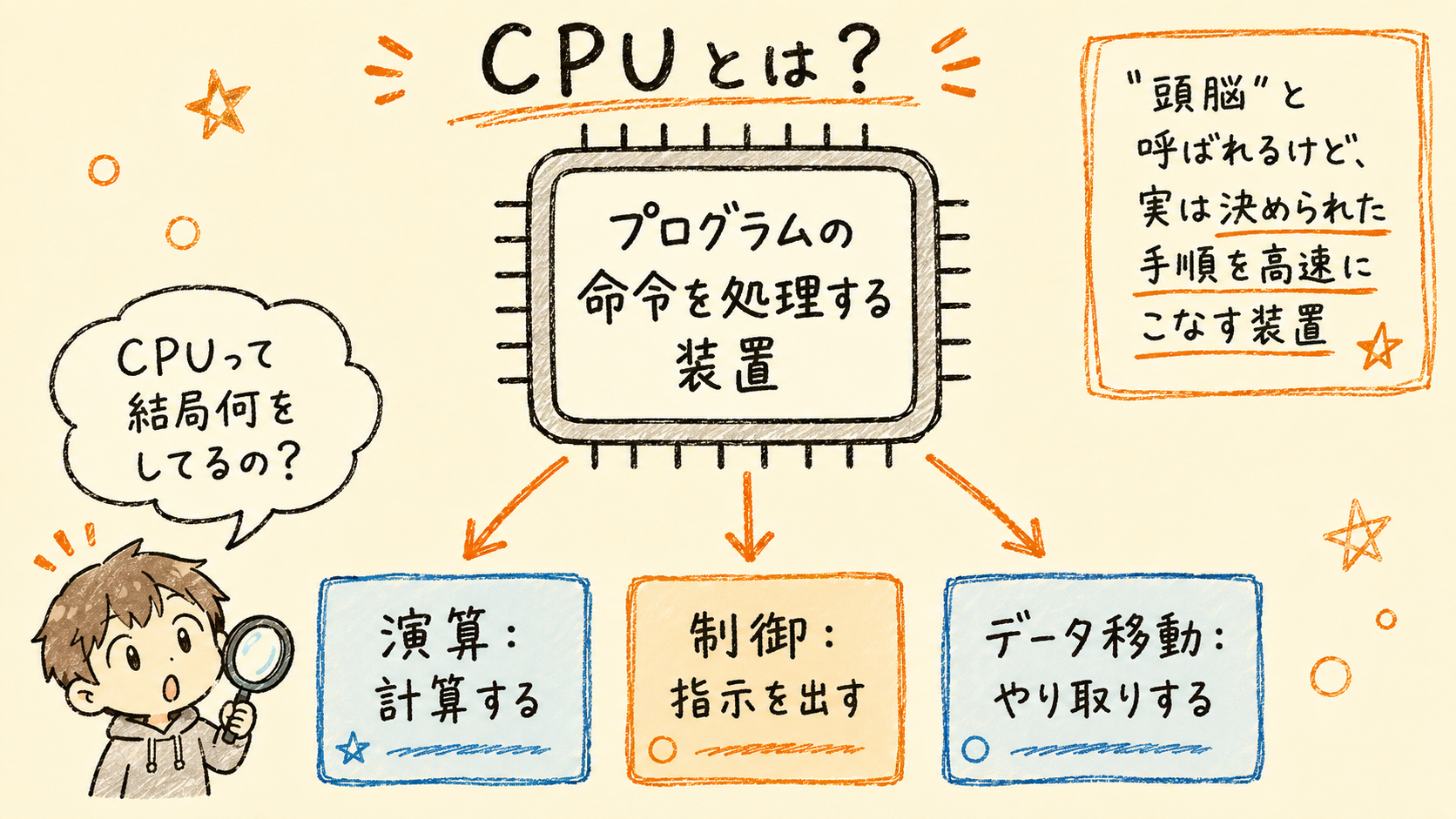

CPUとは何かを示す手描き風イラスト。CPUの演算・制御・データ移動の3つの役割を図解図1：CPUは「演算」「制御」「データ移動」という3つの役割を組み合わせて動く装置

会議で「サーバーのCPUを増強しましょう」と言われたり、パソコンのスペック表で「クロック数」「コア数」という項目を見たりして、意味がよくわからないまま話を進めてしまった経験はないでしょうか。

CPUとは、コンピュータの中でプログラムの命令を処理する装置のことです。「頭脳」と呼ばれることもありますが、実際にどのような仕組みで動いているのかまで説明できる方は少ないと言われています。

パソコンやクラウドサーバーのスペック表に並ぶ「コア数」「クロック数（GHz）」は、数字が大きいほど単純に性能が良いとは限りません。近年のCPUには役割の異なるコアを組み合わせる設計や、AI処理専用の回路（NPU）を搭載する構成も広がっています。この記事では、CPUの仕組みから、クロック数・コア数の正しい読み方、NPU・AI PCといった最新動向まで、順を追って解説します。

この記事でわかること

CPUの役割：プログラムの命令を「フェッチ→デコード→実行」という手順で処理し、演算・制御・データ移動を担う装置
クロック数（GHz）：数値だけでは性能を比較できず、同じCPU内でも高性能コアと高効率コアでベースクロックが異なる
コア数：「多いほど良い」わけではなく、役割の異なるコアを組み合わせるハイブリッド構成が現在の主流
NPU（AI処理専用回路）：Copilot+ PCの要件は40TOPS以上で、CPU・GPUとは別に搭載される
CPUとGPUの違い：CPUは汎用的な逐次処理、GPUは並列処理が得意という役割分担がある

CPUとは何か？

CPUとは、Central Processing Unit（中央処理装置）の略称で、コンピュータ内でプログラムの命令を解釈・実行する装置のことです。情報処理技術者試験のシラバスでも、CPU（プロセッサ）を構成する制御装置・演算装置・レジスタの役割が、基礎知識として整理されています。

「頭脳」という比喩がよく使われますが、人間の脳のように自律的に考えているわけではありません。実際には、あらかじめ決められた命令の手順を高速かつ正確にこなしていく専門的な処理装置と理解するほうが近いといえます。

CPUの役割は何か？

CPUの役割は、大きく分けて「演算」「制御」「データ移動」の3つです。この3つが連携することで、ソフトウェアが要求する処理が実現されます。

演算：数値の計算や、AND・ORなどの論理演算を行う
制御：メモリやストレージ、入出力機器といった各デバイスに指示を出し、動作のタイミングを合わせる
データ移動：メモリや周辺機器との間で、処理に必要なデータを読み書きする

これらの役割は、CPU内部にある複数の部品が連携することで実現されています。

CPUはどんな部品で構成されている？

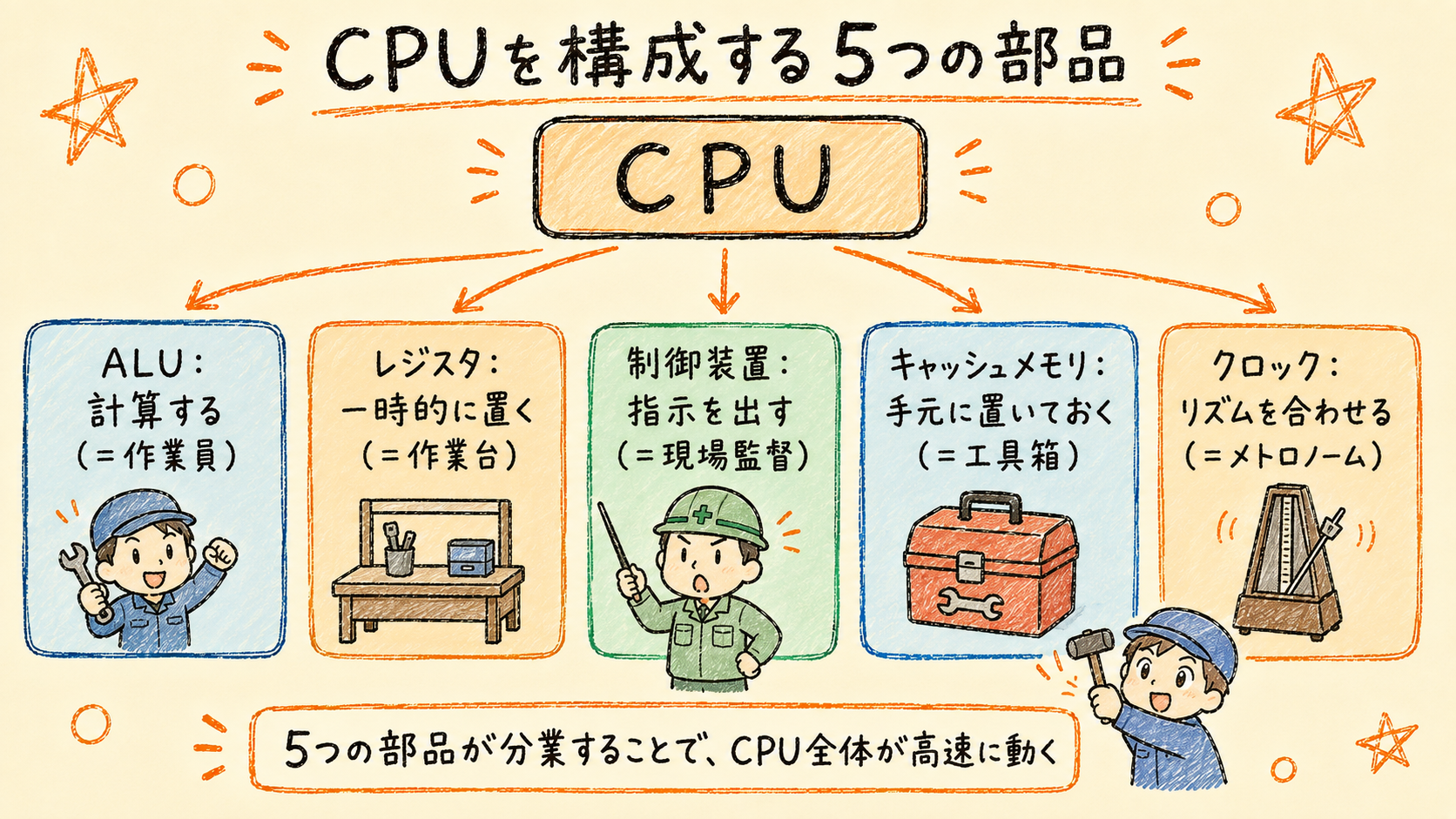

CPUを構成する5つの部品（ALU・レジスタ・制御装置・キャッシュメモリ・クロック）を工場のたとえで示した手描き風イラスト図2：CPUはALU・レジスタ・制御装置・キャッシュメモリ・クロックという5つの部品が分業しながら動作している

CPUは、ALU（算術論理演算装置）・レジスタ・制御装置・キャッシュメモリ・クロックという5つの要素が組み合わさることで動作しています。それぞれの役割は次の通りです。

構成要素	役割
ALU（算術論理演算装置）	加算・減算などの算術演算と、AND・ORなどの論理演算を実行する
レジスタ	処理中のデータや命令を一時的に保存する、CPU内部の高速な記憶領域
制御装置	命令を解釈し、次にどの処理を行うか各部品に指示を出す
キャッシュメモリ	よく使うデータや命令を一時的に保存し、主記憶（メモリ）へのアクセス回数を減らして処理を高速化する
クロック	一定のリズムで動作タイミングを合わせる仕組み。速度はGHz（ギガヘルツ）という単位で表される

工場に例えると、ALUは実際に製品を組み立てる作業員、制御装置は作業の順番を指示する現場監督、レジスタは作業台の上に一時的に置かれた部品、キャッシュメモリはすぐ手の届く場所にある工具箱という役割分担に近いイメージです。それぞれが分業することで、CPU全体として高速な処理を実現しています。

レジスタの役割や種類についてより詳しく知りたい方は、レジスタとは？CPUの処理が速い理由と64bit時代の実態を解説で解説しています。

CPUはどうやって命令を処理する？

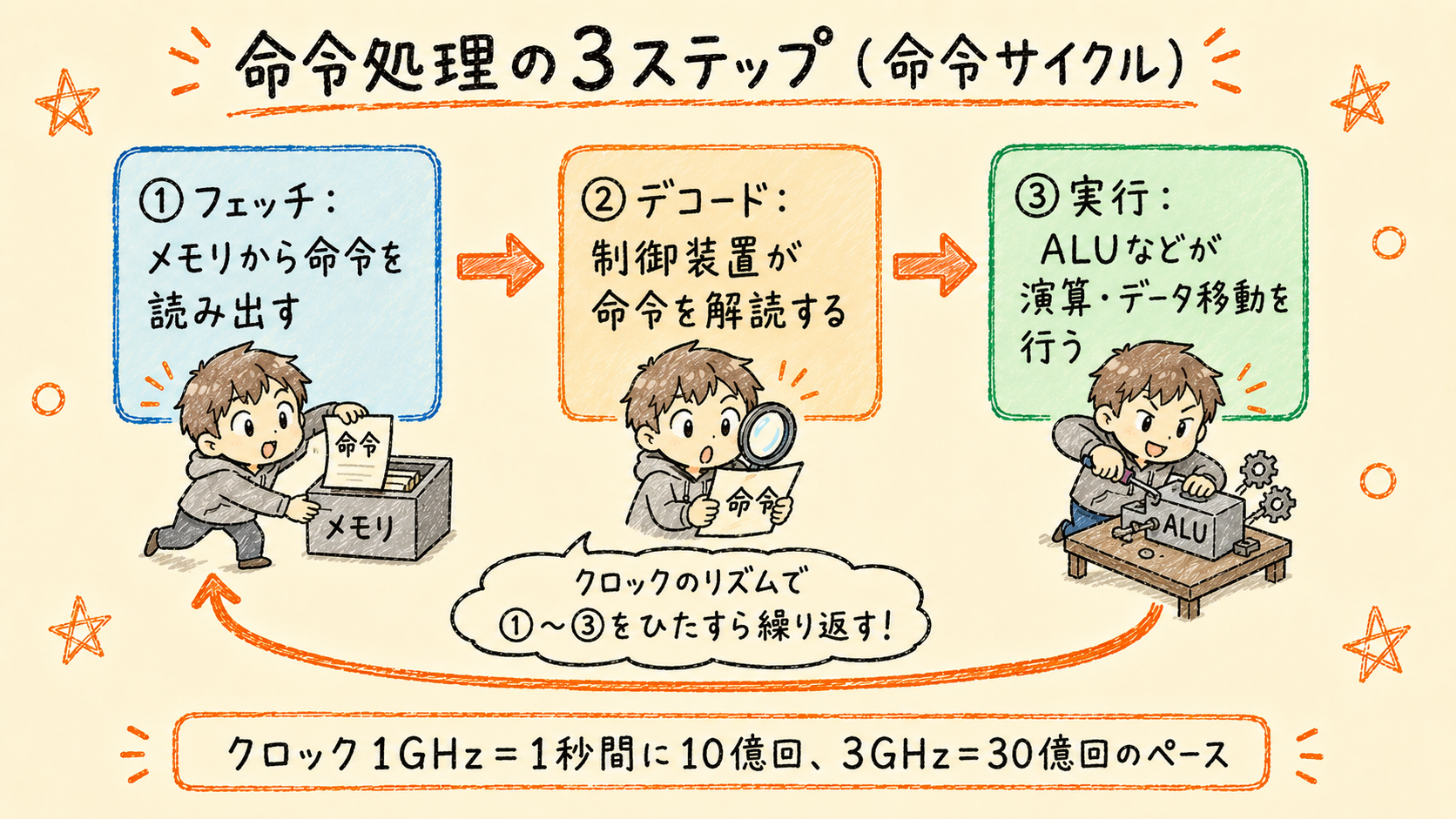

CPUの命令処理の流れ（フェッチ・デコード・実行の3ステップ）を示す手描き風プロセスフロー図図3：CPUはフェッチ→デコード→実行という3段階の命令サイクルを、クロックのリズムで繰り返し処理する

CPUは、命令を「フェッチ（読み出し）」「デコード（解読）」「実行」という3段階の手順で処理します。この一連の流れは命令サイクルと呼ばれ、情報処理技術者試験のシラバスでも、制御装置・演算装置・デコーダの役割として整理される基礎的な仕組みです（基本情報技術者試験（レベル2）シラバス Ver.9.2）。

フェッチ：次に実行すべき命令を、メモリから読み出す
デコード：読み出した命令を制御装置が解読し、どの処理を行うかを判断する
実行：解読した内容に基づき、ALUなどが実際の演算やデータ移動を行う

CPUはこの3段階を、クロック周波数に応じたペースで繰り返しています。クロック速度が1GHzなら1秒間に10億回、3GHzなら30億回というペースです。次に説明する「クロック数」は、この繰り返しのペースを表す数値です。

クロック数が高いほど性能はいいの？

クロック数だけでは、CPUの性能を単純に比較できません。クロック数とは、CPUが1秒間に処理を繰り返す回数を表す数値で、GHz（ギガヘルツ）という単位で表されます。ただし、1つのCPUチップの中には役割の異なる複数の「コア」があり、コアの種類によってクロック数が異なります。カタログスペックに書かれた「最大〇GHz」という数字は、その中の一部のコアが出せる瞬間的な最大値にすぎず、CPU全体が常にその速度で動いているわけではありません。コアとは、CPUの中で実際に演算や命令処理を行う独立した処理回路のことで、1つのCPUチップに複数個搭載されているのが一般的です。

たとえば2024年10月に発売されたIntel Core Ultra 7 265Kは、高性能コア（P-core）が8個、高効率コア（E-core）が12個という構成で、同じ1つのCPUチップの中でもコアの種類によってクロック数が異なります。

コアの種類	個数	ベースクロック	最大ターボ時
P-core（高性能コア）	8個	3.9GHz	5.4GHz（Turbo Boost Max 3.0適用時5.5GHz）
E-core（高効率コア）	12個	3.3GHz	4.6GHz

この表の通り、Intel Core Ultra 7 265Kの製品名などに使われる「最大5.5GHz」という数字は、P-coreだけが出せる瞬間的な最大値です。日常的な作業の多くは、それより低いクロックで動くE-coreが担っており、CPU全体が常に5.5GHzで処理しているわけではありません。

つまり、同じCPUチップの中でも「どのコアが動いているか」によってクロック数が変わるため、カタログに書かれた最大クロック数という1つの数字だけを見て「クロック数が高い＝CPU全体が速い」と判断することはできません。用途に応じて、どのコアにどの処理を割り振るかという設計のほうが、実際の体感速度に直結します。

クロック数もコア数も、単体の数字だけを見て性能を判断することはできません。重要なのは、コアの種類や組み合わせが、実際に行いたい処理に適しているかどうかです。

コア数は多いほどいいの？

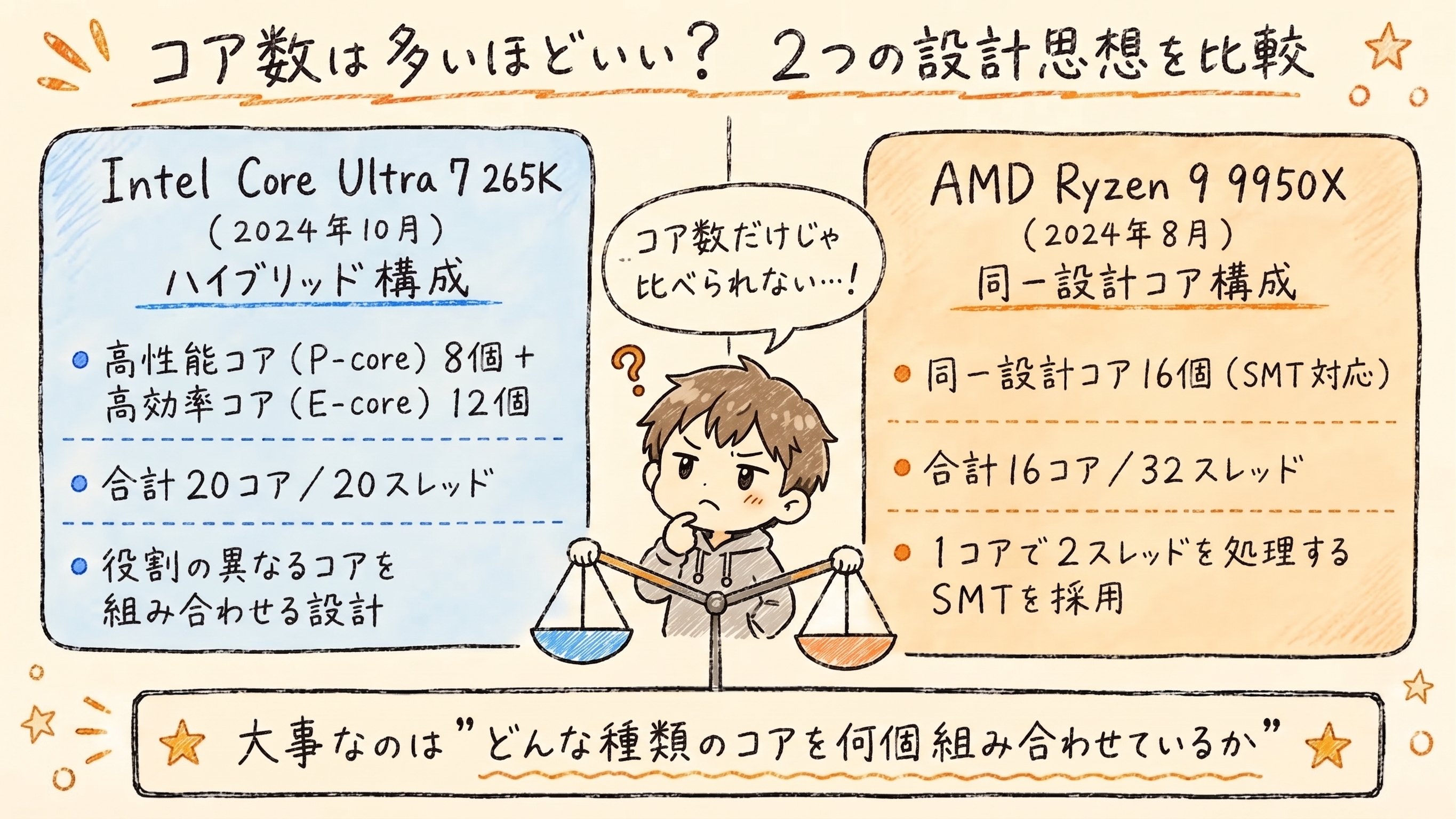

図4：Intel Core Ultra 7 265KとAMD Ryzen 9 9950Xの比較。コア数だけでなく設計思想の違いを見る必要がある

コア数が多いほど処理能力が高いとは限りません。コア数とは、1つのCPUチップに搭載されている「コア」（処理回路）の個数のことです。近年のCPUは、役割の異なる複数種類のコアを組み合わせる「ハイブリッド構成」が主流になっているためです。

CPUメーカーによって、処理能力を高めるアプローチは異なります。

メーカー	製品ライン	コアの設計	特徴
Intel	Core Ultraシリーズ	ハイブリッド（P-core＋E-core）	P-coreは複雑な処理を高速にこなすことに向き、E-coreは並列処理・省電力処理に向く（インテル® Core™ プロセッサー・ファミリーの仕組み）
Arm	モバイル向けプロセッサ	ハイブリッド（big.LITTLE）	高負荷時は高性能コア、低負荷時は高効率コアを使い分けバッテリー消費を抑制（big.LITTLE）
AMD	Ryzen 9000シリーズ（デスクトップ向け）	同一設計コア＋SMT	同一設計16コアにSMTを適用し合計32スレッドを実現
AMD	Ryzen AI 300シリーズ（ノートPC向け）	ハイブリッド（Zen 5＋Zen 5c）	デスクトップ向けとは異なり高性能コアと高効率コアを組み合わせる構成を採用（AMD Ryzen™ AI 9 HX 370）

この表の通り、同一設計コア＋SMTというアプローチはAMDの中でもデスクトップ向け製品に特有の設計であり、ノートPC向けのRyzen AI 300シリーズではIntelやArmと同様のハイブリッド構成が採用されています。

つまり、Intel Core Ultra 7 265Kは「役割の異なるコアを組み合わせる」ことで、AMD Ryzen 9 9950Xは「同一コアをSMTで倍増させる」ことで、それぞれ異なる方法で処理能力を高めています。次の表に示す20コア・20スレッドと16コア・32スレッドを比べても、コアの中身も倍増の仕組みも違うため、コア数やスレッド数の大小だけでは、どちらが優れているかを単純に比較できません。

製品（発売時期）	コア構成	総コア数 / 総スレッド数
Intel Core Ultra 7 265K（2024年10月）	P-core 8個 + E-core 12個	20コア / 20スレッド（Intel® Core™ Ultra 7 Processor 265K）
AMD Ryzen 9 9950X（2024年8月）	同一設計コア 16個（SMT対応）	16コア / 32スレッド（AMD Ryzen™ 9 9950X）

「コア数が多い＝処理能力が高い」という見方だけでなく、「どんな種類のコアを、何個組み合わせているか」という視点で見ることが、現在のCPUを正しく理解するポイントです。近年は、こうしたコアの組み合わせに加えて、AI処理専用の回路であるNPUを搭載する構成も広がっています。

NPUとは？CPUと何が違う？

NPUとは、AI処理に特化した専用の演算回路のことです。CPUやGPUとは別に搭載され、画像認識や音声処理などのAIタスクを、少ない電力で効率的に処理する役割を担います。

NPUの搭載は、IntelやAMDなど主要メーカーの製品で急速に広がっています。その目安の1つが、Microsoftが「Copilot+ PC」の要件として掲げる、40TOPS（1秒あたり40兆回の演算）以上の性能を持つNPUの搭載です（Copilot+ PC 開発者ガイド）。

項目	NPU関連の性能・仕様
Copilot+ PCの要件（Microsoft）	NPU単体で40TOPS以上
Intel Core Ultra 9 288V（2024年9月発表、Lunar Lake世代）	NPU単体で最大48TOPS（CPU・GPU・NPU合計では最大120TOPS）
AMD「XDNA」搭載プロセッサ（Ryzen 7040/8040シリーズ）	AI・信号処理の高速化に最適化された専用NPUを搭載

Intel・AMDともにCopilot+ PCの要件を満たす、あるいは上回るNPUを実装していることが分かります（New Core Ultra Processors Deliver Breakthrough Performance, Efficiency for the AI PC Age、Intel® Core™ Ultra 9 Processor 288V、AMD XDNA™ アーキテクチャ）。つまり、CPUの世代が新しくなるほど、AI処理専用のNPUをメーカーを問わず標準搭載する流れが強まっています。

また、CPU・GPU・NPUを1つの半導体チップに統合する設計も広がっています。2025年10月に発表されたApple M5は、CPU・GPUに加えて16コアのNeural Engineを搭載し、AI処理の性能を高める設計を採っています（Apple unleashes M5, the next big leap in AI performance for Apple silicon）。CPUが汎用的な命令処理を担い、GPUが並列処理、NPUがAI処理特化という役割分担が、1つのチップの中で組み合わされる構成が増えています。

CPUは他の部品とどう連携している？

CPUは、単独では動作せず、メモリ・ストレージ・GPU・NPU・入出力装置と連携しながらコンピュータ全体を動かしています。CPUが各部品に指示を出し、必要なデータをやり取りする司令塔のような位置づけです。

Loading diagram...

図5：CPUと周辺デバイスの関係。CPUが各部品に指示を出し、データをやり取りしながら全体を制御する。

このうちGPUは、CPUと役割がよく混同されます。CPUが命令を順番に処理する汎用的な処理装置であるのに対し、GPUは同じ種類の計算を大量に並列処理することに向いた装置で、画像処理やAIの学習処理などで力を発揮します。両者の違いをより詳しく知りたい方は、【初心者でもわかる！】CPUとGPUの違いとは？わかりやすく解説で解説しています。
